电动汽车电池称重

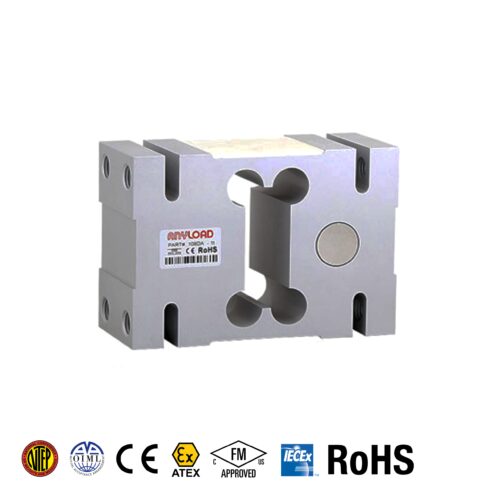

用于电池称重的称重传感器

电动汽车电池的重量对车辆的整体性能和效率有着重大影响。在新能源电动汽车行业，电动汽车所使用的每一个电池组都必须进行监测。锂电池的重量会影响车辆的储能、加速性能、操控性能以及安全性。电池组通常占电动汽车总重量的 20% 至 30%，是电动汽车的核心部件。电池重量的变化会显著影响车辆的能源效率和性能。

挑战

1. 动态称重: 由于电动汽车是在生产线上进行生产的，因此整个重量监测过程是动态的，也就是说称重是在移动过程中进行的。因此，称重模块解决方案的设计必须适用于振动（动态）环境下的应用。
2. 偏心重量校正: 由于电池组的吊装位置不同，传感器模块上的负载位置并非始终保持一致，从而导致了偏心负载分布的情况。称重模块解决方案必须具备偏心重量校正功能。
3. 抗冲击和抗过载能力: 随着每次称重状态的变化，电池组在这个过程中会产生冲击载荷，因此模块的设计必须满足抗冲击和抗过载的要求。
4. 高精度: 称重模块解决方案在上述条件下仍必须能够提供高精度且稳定的输出。

解决方案

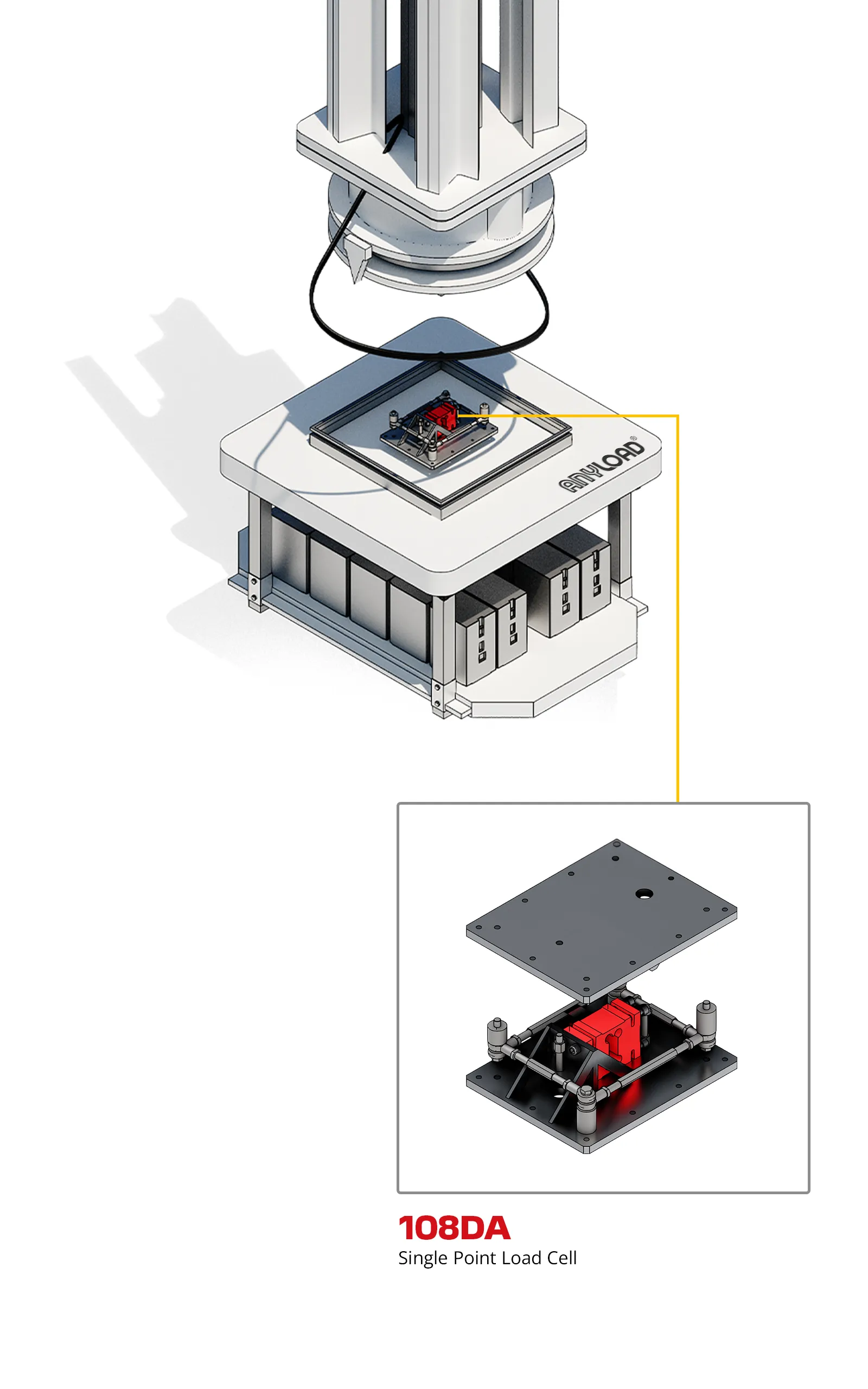

根据电池组的尺寸和生产环境，ANYLOAD提供定制化的解决方案。我们已经为电动汽车电池组制造商提供了数十种有效的解决方案，其中一个方案展示如下。

1. 偏心重量校正传感器: 传感器设计有偏心重量校正功能，并且在生产过程中会进行偏心重量校准。
2. 减震连接设计: 该传感器模块解决方案采用了四个减震连接件，这些连接件能够将电池组的动态重量转换为更易于测量的单向重量。
3. 双重过载保护: 双层的过载保护设计能够有效地确保现场的安全性。

结论

通过对客户生产环境的讨论和评估，我们开发出了一款最适合他们运营需求的设计方案。该称重模块经过了有限元分析（FEA）改进优化，并采用了多连接件减震设计，有效避免了因生产条件而导致的精度问题和数据不稳定的情况。

在工厂和现场测试中，ANYLOAD针对各种电池组和生产环境所设计的方案始终能够满足客户的要求。

如需了解更多信息，请联系ANYLOAD。
