110BH拉板式称重传感器

ANYLOAD 110BH 是一款由镀镍合金钢制成的拉板式称重传感器，采用专利设计，可在 1 t 至 120 t 的宽量程范围内实现可靠的张力测量。其结构紧凑、对称的通孔式本体两端可连接标准卸扣，非常适用于需要在线张力测量的起重机秤、高空吊装与索具系统、系泊与锚缆监测以及结构载荷测试等应用场景。

110BH 传感器满量程输出为 3.0 mV/V，推荐工作激励电压为 10 V DC（最大 15 V），具备 IP67 防护等级，可有效防止灰尘和水分侵入，适用于户外及近海环境安装。其精度性能包括非线性、重复性和滞后误差均在 ±0.017% FS 以内，30 分钟蠕变误差在 ±0.023% FS 以内，适用于贸易结算和工业过程称重应用。传感器安全过载能力为满量程的 150%，极限过载为 400%。

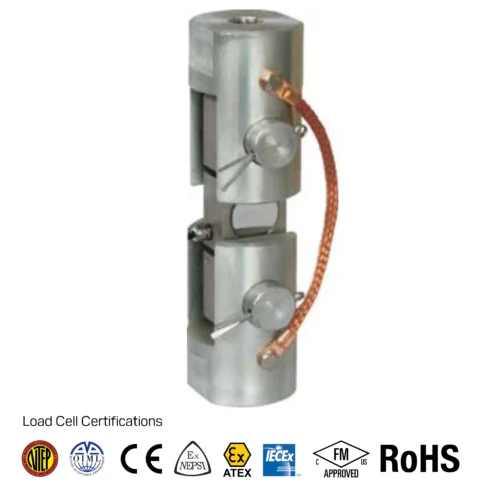

110BH 传感器可提供 NTEP 认证和 OIML 认证版本，量程覆盖 1 t 至 50 t，同时还提供 ATEX、FM 和 IECEx 防爆认证型号（以“-Ex”后缀标识），适用于危险区域。配套附件包括与各量程匹配的全系列 SBX 和 RBXS 型卸扣，以及用于集成安装的 110BHM3 称重模块。

若您的起重、系泊、结构测试或过程称重应用需要拉力测量解决方案，ANYLOAD 可为您提供系统选型与定制配置支持。欢迎联系我们的团队，详谈您的量程需求、认证要求或危险区域防尘、防爆等级等各种不同技术要求。

特点:

材质: 合金钢
量程: 1 t, 2 t, 5 t, 10 t, 20 t, 30 t, 50 t, 75 t, 100 t, 120 t
灵敏度: 3 mV/V ± 10%
安全极限载荷: 150% 满量程
破坏极限载荷: 400% 满量程
防护等级: IP67
NTEP 1:3000 Class III, Single Cell 认证 (量程: 1 t ~ 2 t)
NTEP 1:5000 Class III, Multiple Cell 认证 (量程: 1 t ~ 2 t)
NTEP 1:3000, 最高可达 1:6000 Class III, Multiple Cell 和 Single Cell 认证 (量程: 5 t ~ 50 t)
OIML MAA C3, Y=15 000 认证 (量程: 1 t ~ 10 t)
OIML MAA C3, 最高可达 C6, Y=13 5000 认证 (量程: 10 t ~ 50 t)
获得CE 和 RoHS 认证

货号

量程	1 t, 2 t, 5 t, 10 t, 20 t, 30 t, 50 t, 75 t, 100 t, 120 t
灵敏度	3 mV/V ± 10%
零位输出	± 0.02 mV/V
非线性	< ± 0.017% FS
重复性	< ± 0.017% FS
滞后误差	< ± 0.017% FS
蠕变	< ± 0.023% FS
输入阻抗	400 Ω ±20 Ω
输出阻抗	350 Ω ± 3 Ω
额定激励电压	10 V (15 V 最大)
绝缘阻抗	> 2 GΩ (50 V DC)
补偿温度范围	–10 °C ~ 50 °C / 14 °F ~ 122 °F
安全极限载荷	150% 满量程
破坏极限载荷	400% 满量程
密封方式	胶封
防护等级	IP67

风力涡轮机叶片称重系统

制造业

ANYLOAD运用行业领先的拉板式传感器技术，开发了一套关键系统，用于确保风力发电机叶片制造的一致性。风力发电机叶片必须在重量和重心上达到精确平衡，以最大限度地减少重量不平衡——这种不平衡会显著缩短风力发电机的预期使用寿命。叶片不平衡会对转子轮毂产生不均匀的作用力，导致变速箱及其他涡轮部件出现对中和材料疲劳失效问题
